Description

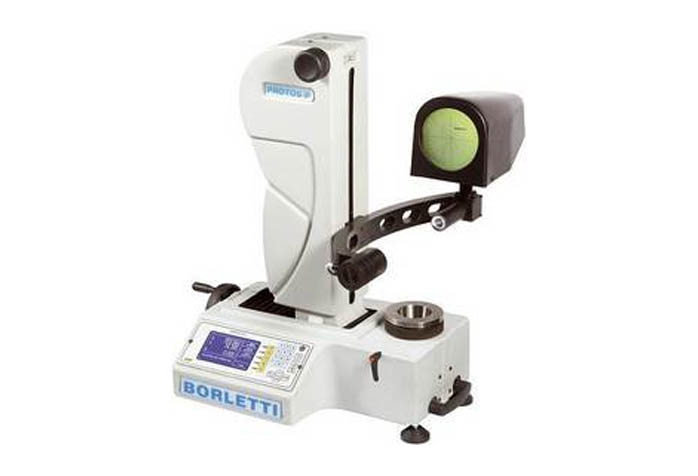

Construction mécanique précise, des composants électroniques avancés de haute qualité, optique système de projection de haute précision pour des images très claires et lumineuses sur l'écran

Fonctions principales

  • Mise à zéro disponible en trois options:
    1. avec le maître de référence
    2. positionnement libre
    3. positionnement absolu en référence aux échelles optiques des axes d'instruments
  • Conversion automatique pour les mesures radius diameter
  • Mesures: calcul de la hauteur
    calcul Rayon / diamètre
    détermination Angle
    distance interne
    la distance externe
    calcul de Cône
    Détermination de l'outil profil rayon
  • Le stockage des données pour les outils jusqu'à 2000:
    machine outil de référence No.
    Les valeurs mesurées
  • sortie RS232 pour imprimante et PC ou à la machine connexion outil
  • affichage LCD:
    Réglage du contraste
    automatique stand-by
    Adaptateurs autres mandrins disponibles sur demande

Données techniques

  • Plage de mesure X Axis (diam) 300 mm
  • Plage de mesure Z Axe (hauteur) 430 mm
  • Système de détermination de la géométrie de l'outil optique Projecteur
  • diamètre de l'écran de projection 135 mm
  • Grossissement optique 20X
  • Système de lecture optique Codifiée échelles
  • Résolution optique échelle 0,005 mm
  • connexion Chuck ISO 50
  • rotation Chuck
  • Pompe à vide pour le mandrin de centrage
  • Base en fonte ductile
  • X axe mouvement manuel
  • Axe Z mouvement manuel
  • Encombrement 610x390x800 mm
