Vous recherchez un système haut de gamme avec exceptionnelle
précision qui couvre tout le spectre de contour
mesure? Alors notre VC-10-AIR nouvellement développé optacom
sera? t votre concept parfaitement.

Merci à son guide d’air innovant dans l’axe X combiné avec
une force latérale d’engrenage libre, mesures impossibles sont maintenant
faisable.

Il vient compléter les mesures de contour seul ou en combinaison
avec simultanément la rugosité, la rectitude ou combiné
des mesures.

De cette façon, même les tâches de mesure complexes au complexe
objets formés deviennent une pratique childproof.
L’air VC-10 a été spécialement conçu pour straightness- et
mesures de rugosité.

Même les tâches de mesure complexes sur des objets formés complexes deviennent un morceau de gâteau. L’AIR a été spécialement conçu
pour mesurer la rectitude et la rondeur.

En raison de sa gamme très élevée de mesure dans le X et Z-Axis
(300 / max. 425 mm), même des tâches très importantes de mesure peuvent être
exécutée avec une précision inouïe.

L’AIR ne sera pas seulement vous convaincre à travers sa manipulation facile, mais
en outre, en raison de la libre coussin d’air d’usure dans le X-Axis.

Caractéristiques

• Résolution en axes X et Z: 0,002 um
• Résolution à la pointe du stylet: 0,003 pm
• Plage de mesure horizontale (axe X): 300 mm
• Plage de mesure verticale (axe Y): 325 mm / 425 mm
• Système de mesure: incrémental optique et sans contact dans tous les axes (X, Z, T)
• Précision: +/- (0,5 + L / 200) um
• Rectitude: +/- (0,25 + L / 1000) um
• Force de mesure maximale: 10-150 mN
• Vitesse de mesure: 0.1 – 2 mm / sek (optimisé automatiquement)
• Rayon de la pointe du stylet: 0,002 à 1
• gradients mesurables: 78 ° vers le haut; 87 ° vers le bas
• Poids (environ): 350 kg
• Une norme d’étalonnage certi? É est fourni avec la machine

Avantages

accessoires

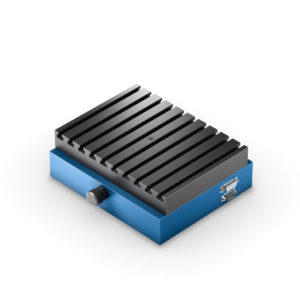

Table YTM ou YTA
Tables de déplacement Y, manuelles ou motorisées en 25 ou 100 mm de course
